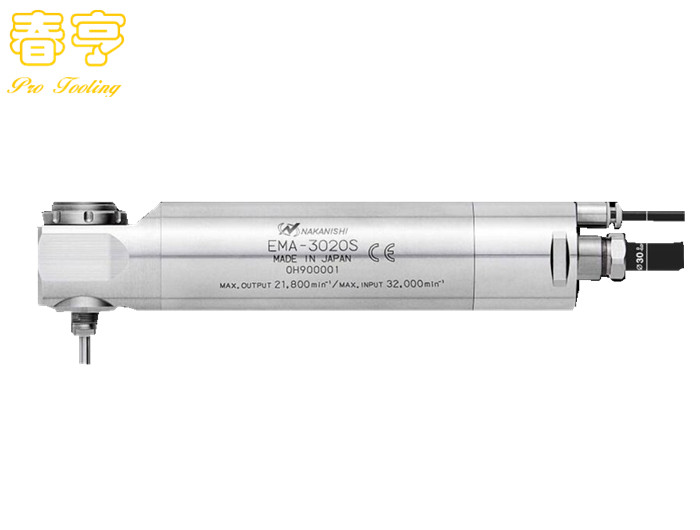

NAKANISHIE內置轉速器直角電主軸EMA-3020S

日本NAKANISHI一體式內置轉角電主軸EMA-3020S，是一款自帶減速裝置的主軸，主軸跳轉精度在3μm以內。zui大出力275W,夾頭型號CHSS系列?？杉友b在走心機的副軸上實現偏心零件的復合加工。

內置減速器直角電主軸EMA-3020S產品特點：

電動勢無碳刷式馬達和主軸

可調整運轉速度，有回饋訊號機能，可維持運轉速度，可外部輸出運轉數據，有空冷裝置，可抑制發熱使之持續運轉。

E3000—因應了主機械裝置的精小化和省空間化，提升設計自由度的精巧型主軸嶄新上市。

將主軸與馬達合二為一，同時降低了成本價差，不但發揮了固有的性能，也縮小了馬達主軸本體的長度，可安裝于原本無法安裝的小空間CNC車床。

NSK 機械裝置用電動式的主要共同優點及特長如下：

◎控制器皆有過負載自動停止運轉功能，并可連接外部訊號控制，達成自動化功能。

◎馬達接採用DC無碳刷馬達，社內經過嚴格測試，壽命超長。

◎主軸精度在1um內，外殼接採用不銹鋼材質﹝sus416﹞，熱變位安定。

內置減速器直角電主軸EMA-3020S產品參數

主軸型號：EMA-3020S

外徑：φ30mm

出力側旋轉速度：21300轉/min

入力側旋轉速度：32000轉/min

減速比：1/1.5

主軸精度：3μm以內

夾頭型號：CHSS系列（0.1~3.175mm）

出力：275W

重量：605g

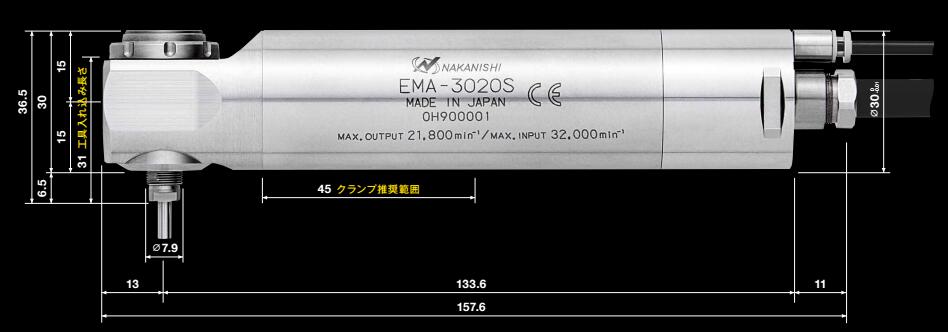

內置轉角主軸EMA-3020S產品尺寸

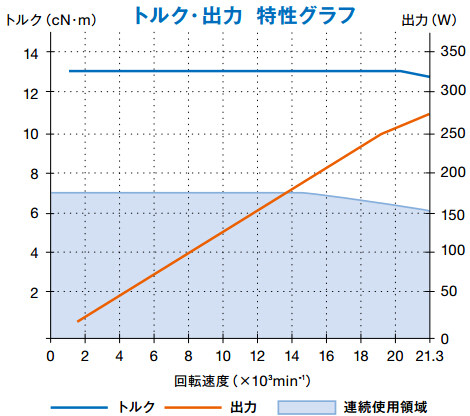

內置轉角主軸EMA-3020S扭矩圖

內置轉角主軸EMA-3020S標準配置

    ·可選夾頭 (CHSS 系列) :3mm

    · 夾帽（7x5.1）（8x6.1）：各一枚

    標配附件：

    夾頭型號（CHSS系列）：1.0-3.175

    連接線：長3m（1778）、4m（1767）、6m（1767）、8m（1766）

內置轉角直角電主軸EMA-3020S產品搭配

內置轉角直角電主軸EMA-3020S產品應用案例

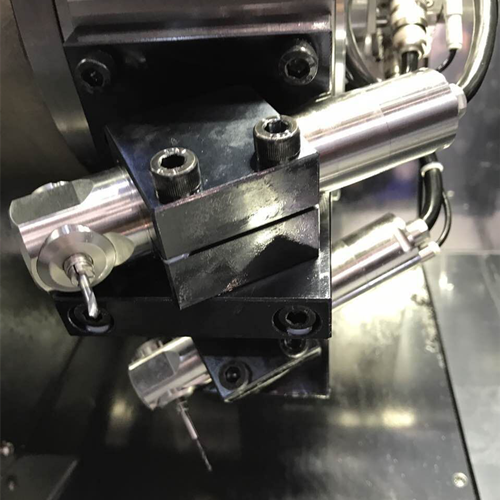

     內置轉角直角電主軸EMS-3020S加裝在西鐵城走心機副軸上進行大直徑螺孔以及凹凸部的加工
