NSK直線導軌

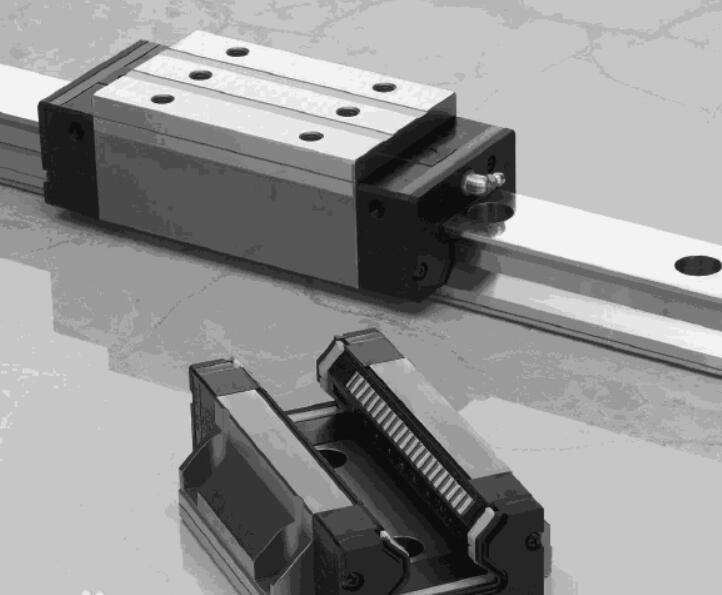

NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低成本。NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。常用于半導體制造裝置，液晶板制造裝置，各種搬運裝置，檢查裝置，沖床等領域。

NSK 直線導軌的特點

滾珠型 NSK直線導軌由于采用了獨特的偏移哥特式溝槽(圖3)，所以能根據使用目的和用途對溝槽進行設計。因此由于能夠?qū)L珠溝槽進行精確測量，所以能夠?qū)崿F(xiàn)高精度直線導軌和具有導軌與滑塊的互換性的直線導軌的穩定生產(圖 4)

此外，滾子型直線導軌利用 NSK 開發的“滾子技術”及“直線導軌技術”等專有技術，進行了最佳的設計利用這些技術生產的 NSK 直線導軌具有以下特點。

(1)高精度、高質量

·以在低摩擦轉動軸承、滾珠絲杠方面長年積累的先進生產技術和測試技術為基礎，從零部件開始就實現了高精度、高質量。

(2)高可靠性和長壽命。

·通過簡潔而又合理的形狀以及穩定的加工而保持產品的高精度，實現了高可靠性。

通過使用超高純精度的材料及精湛的熱處理及加工技術，使產品能發揮卓越的耐久性。

(3)品種齊全，可以滿足各種用途的要求。

·備有各種系列產品，由于許多滑塊型號和尺寸系列都已標準化，所以能滿足各種使用要求。并通過在特殊材料以及表面處理等方面積累的豐富技術和經驗，能適應各種不同的使用用途。

(4)通過開發可互換的產品，實現了縮短交貨期。通過采用易于檢測的滾珠槽，并采納卓越的質量管理方法，形成了能夠任意互換導軌和滑塊的互換性產品,所以能實現了縮短交貨期。

(5)具有高靜態負載容量(耐沖擊性)(專利)·滾珠型直線導軌通過采用哥特式溝槽，在超高負載( 沖擊負載)的情況下，即使通常不承受載荷的非接觸面,也能能夠承受高沖擊載荷。

(6)超高負載容量系列的推出。

·LA 系列采用獨創的3列滾珠負載構造，使?jié)L珠型直線導軌實現了頂級的高負載能力。滾子型直線導軌通過在設計上最大限度的加大滾子直徑及滾子長，從而實現了世界頂級的超高負載能力。

NSK直線導軌種類

系列	圖片	用途
NH系列		各種機器手 搬運裝置 半導體制造裝置 木工機械 激光加工機械 電火花加工機床 包裝、捆包機械
VH系列		各種機器手 搬運裝置 半導體制造裝置 木工機械 激光加工機械 電火花加工機床 包裝、捆包機械
TS系列		各種機器手 搬運裝置 半導體制造裝置 木工機械 激光加工機械 電火花加工機床 包裝、捆包機械
NS系列		各種機器手 搬運裝置 電火花加工機床 木工機械 半導體制造裝置 包裝、捆包機械 氣動元件
LW系列		各種機器手 搬運裝置 電火花加工機床 木工機械 半導體制造裝置 包裝、捆包機械 氣動元件
PU系列		半導體制造裝置 液晶基面板制造裝置 醫療器械 光學平臺 顯微鏡XY 平臺 小型機器手 氣動元件 計算機周邊裝置
LU系列		半導體制造裝置 液晶基面板制造裝置 醫療器械 光學平臺 顯微鏡XY 平臺 小型機器手 氣動元件 計算機周邊裝置
PE系列		半導體制造裝置 液晶基面板制造裝置 醫療器械 光學平臺 顯微鏡XY 平臺 小型機器手 氣動元件 計算機周邊裝置
LE系列?		半導體制造裝置 液晶基面板制造裝置 醫療器械 光學平臺 顯微鏡XY 平臺 小型機器手 氣動元件 計算機周邊裝置
微型LH系列		半導體制造裝置 液晶基面板制造裝置 醫療器械 光學平臺 顯微鏡XY 平臺 小型機器手 氣動元件 計算機周邊裝置
LL系列		編織機 計算機周邊裝置 氣動元件 辦公設備
RA系列		加工中心 NC 車床 重型切削機床各種磨床 切齒機 打孔沖床 電火花加工機床
LA系列		加工中心 NC 車床 重型切削機床各種磨床 切齒機 打孔沖床 電火花加工機床
HA系列?		加工中心 精密車床 各種磨床 電火花加工機床 光學器械 液晶半導體設備 高精度測量儀器
HS系列		加工中心 精密車床 各種磨床 電火花加工機床 光學器械 液晶半導體設備 高精度測量儀器
直線滾動軸承		各種搬運 包裝機械 醫療器械 氣動元件 辦公機 組裝機械
交叉滾子導軌		精密平臺 各種測定儀器 檢查裝置 裝配設備
直線滾子滑塊		大型工作機械 重物搬運裝置 （大負載用導向）
