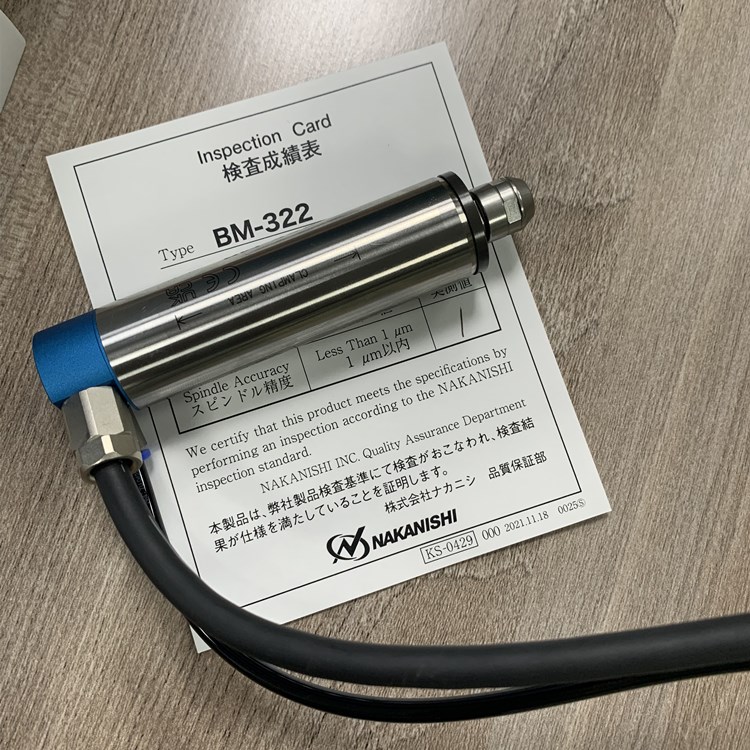

NAKANISHI微型高速高精密主軸BM-322

    NAKANISHI微型高速高精密主軸BM-322，是一款專為精密自動車床研發的高精密主軸，主軸全長87.3mm，直徑22mm，采用超小型精密控制器單元，馬達轉速可以100min-1的單位設置，實現微小精密加工，在醫療器械精密零件部加工領域有明顯優勢。

高精密主軸BM-322特點

1.高性能，高效率，高功率；

2.采用高精度的陶瓷軸承，主軸振幅1um之內；

3.可夾持范圍￠0.5-4.0mm

高精密主軸BM-322產品參數

    主軸型號：BM-322

    直徑：Φ22mm

    轉速：60000min-1

    主軸精度：1μm以內

    輸出功率：150w

    重量：250g

四大核心特性解析

1. 精密制造的“心臟”

采用高精度陶瓷軸承技術，徹底解決傳統金屬軸承在高速旋轉下的熱變形問題。

主軸在6萬轉極限工況下，振幅仍能穩定控制在1微米范圍內16，

為微孔加工（如0.4mm孔徑鉆削）提供可靠保障。

2. 智能驅動系統

超小型精密控制器：支持以100轉為單位精細調節轉速2，匹配不同材料加工需求

智慧溫控系統：內置空冷裝置有效抑制主軸發熱，支持連續8小時穩定運轉8

信號反饋機制：實時輸出轉速數據，可與機床CNC系統集成實現閉環控制

3. 靈活適配方案

直柄式設計：尾端帶線結構，安裝時不影響原有刀具布局

多尺寸解決方案：原生適配22mm刀座孔，通過專用襯套可兼容25mm孔位

模塊化連接：支持EMCD-BM3系列連接線（3M/5M/7M）3，滿足不同機床布線需求

4. 嚴苛環境驗證

航空鋁測試：實際加工案例顯示，在銑削鋁合金時仍能保持表面光潔度Ra0.2μm

不銹鋼挑戰：成功完成Star SB20走心機上0.4mm孔徑×5mm深的不銹鋼鉆削任務

持久性保障：DC無刷電機經2000小時加速老化測試，壽命超常規主軸3倍

高精密主軸BM-322產品尺寸

    <標準配置配件>

    夾頭3.0mm(CHA-3.0) 夾頭螺母(CHN-A) 消聲器(k-209)

    扳手(8×5)，(9×11)：1pc

    推薦使用NAKANISHI空氣過濾器：AL-C1204

典型應用場景

醫療微器械：骨釘微孔、手術刀片精密開刃

電子元件：連接器銑槽、微型散熱片加工

精密傳動：鐘表齒輪銑齒、微型減速器部件

特種加工：燃料噴嘴微孔、航空航天精密部件

真實案例：深圳某醫療器械廠采用BM-322在Star走心機加工鈦合金骨釘，實現0.6mm側孔鉆削，良品率從78%提升至99.3%，刀具壽命延長5倍。

NAKANISHI高精密主軸BM-322產品配套使用

高精密主軸BM-322在斯大走心機上的應用
