日本NAKANISHI高速主軸如何實現一拖四？

日本NAKANISHI高速主軸E3000主軸一拖四怎么連接？

E3000主軸配套選配器可以實現一拖四。

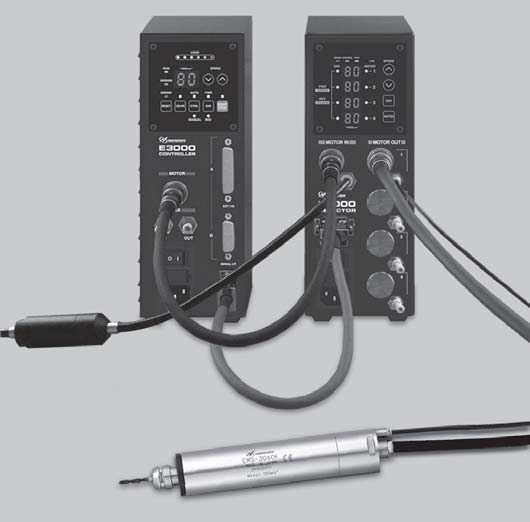

一個控制器加一個選控器，可以帶動四個馬達和主軸。減少拆卸工作，保證了加工的連續性。特別聲明：四個主軸不能同時工作

E3000一套一拖四包含

主軸x4+馬達x4+信號線x4+E3000控制器x1+e3000選擇器x1

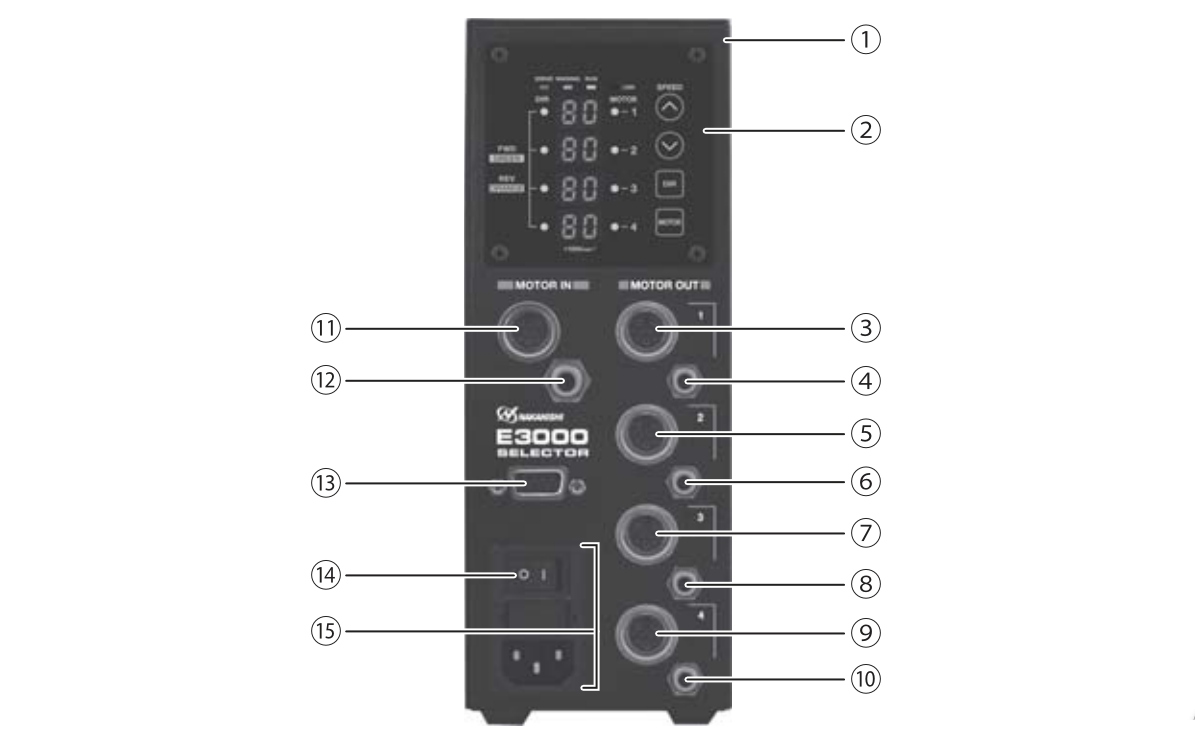

E3000選配器連接圖

    一、③⑤⑦⑨ 馬達接口：用信號線將馬達和選配器連接，最多可連接4支馬達，實現一拖四。

    二、④⑥⑧⑩空氣輸出接頭:用氣管將此接口和馬達線連接（馬達線里帶的φ4mm氣管，連接馬達尾部 ），主要用于向馬達主軸提供冷卻空氣。四個空氣輸出口 分別冷卻上方對應位置的主軸馬達。

    三、空氣輸入接頭：將空氣過濾器AL-C1204的供氣管連接到此接頭，輸入用于冷卻馬達主軸的空氣。

    四、馬達輸入連接器：用于連接控制器。

    五、通信接口：用通信電纜(選配器附件)連接 E3000控制器和E3000選擇器。

    六、電源開關:用于打開/關閉電源的開關。開關的標識“I”側是打開，標識“O”側是關閉。

    七、電源線插孔：連接電源線。
