英國Microset微科達復制膠膜應用大全

     Microset 復制膠膜具有明亮的金屬外觀，可以在高放大倍率下觀察到微觀結構、微裂紋和點蝕等細節。這些特性使 Microset 復制膠膜成為評估關鍵工程表面缺陷的理想選擇。

Microset 復制膠膜應用大全

  1、復制品檢查

    在同軸照明下用顯微鏡觀察時，Microset復制膠膜具有明亮的金屬外觀，可以在高放大倍率下觀察到微觀結構、微裂紋和點蝕等細節。這些特性使 Microset 復制成為評估關鍵工程表面缺陷的理想選擇。

    可以使用各種技術檢查微集副本，包括：顯微鏡、立體宏觀、3D無限焦顯微鏡、掃描電子顯微鏡、原子力顯微鏡、白光干涉儀、皮影測量、3D 激光測量。

    2、肉眼觀察

    Microset復制膠膜可用于需要尺寸和測量的宏觀 3D 成型應用。

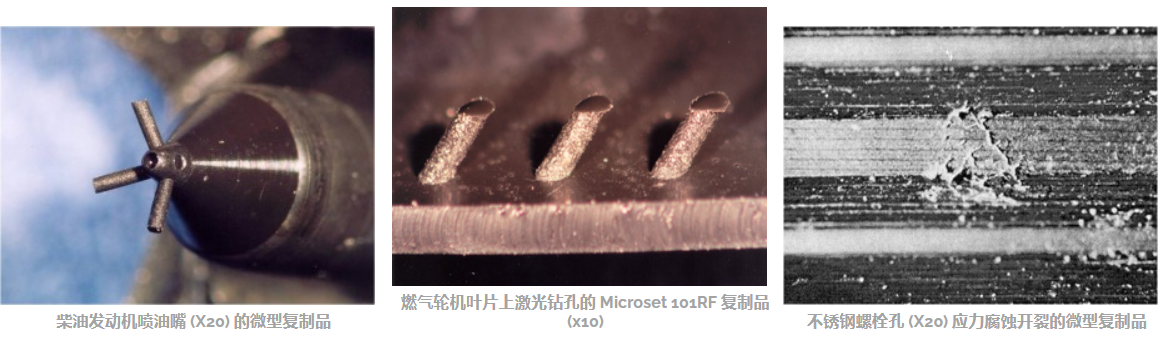

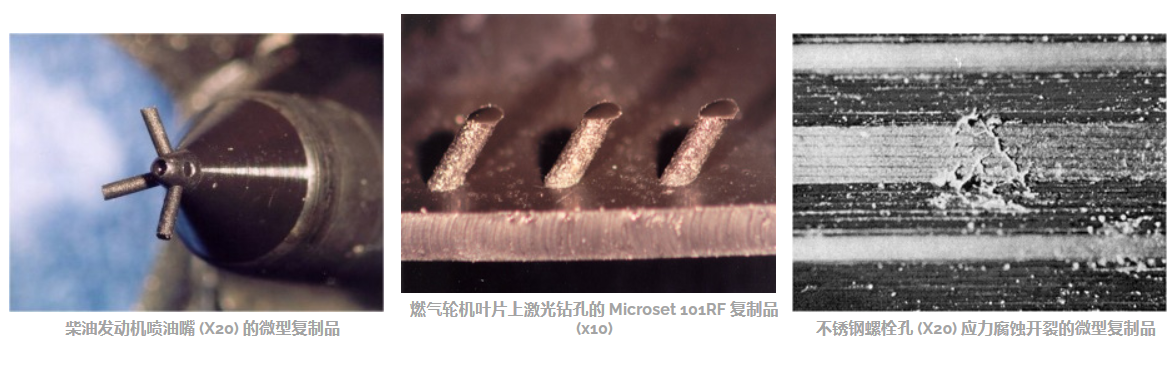

    柴油發動機噴油嘴 (X20) 的微型復制品

    燃?xì)廨啓C(jī)葉片上激光鉆孔的 Microset 101RF 復制品 (x10)

    不銹鋼螺栓孔 (X20) 應力腐蝕開裂的微型復制品

    3、顯微鏡

    Microset復制膠膜的高分辨率允許對復制品進行顯微鏡檢查，放大倍數可達 X1000。

    柴油發動機缸套上的珩磨圖案。微集副本 x100

    雙相不銹鋼中的 Sigma Phase。微集副本 x400

    發電站組件的蠕變損壞。Microset 101RF 副本 x1000

    60/40 黃銅。微集副本 x100

    低合金鋼。微集副本 x200

    雙相不銹鋼 x1000 中的 Sigma Phase

    4、計量學

    盡管拉伸時具有靈活性，但 Microset 復制品仍保留其初始整體幾何形狀和尺寸，并成功用于高精度計量應用和宏觀測量。

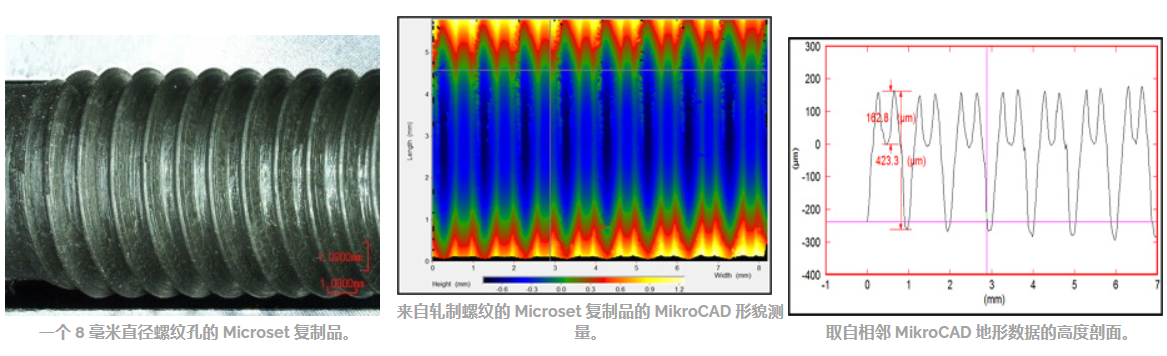

    一個 8 毫米直徑螺紋孔的 Microset 復制品。

    來自軋制螺紋的 Microset 復制品的 MikroCAD 形貌測量。

    取自相鄰 MikroCAD 地形數據的高度剖面。

    5、掃描電子顯微鏡

    SEM檢查是查看 Microset復制膠膜高分辨率能力的首選方法。

    Microset 101FF 腐蝕點蝕的復制品。

    脆性斷裂表面的微觀復制品。

    韌性斷裂表面的微觀復制品。
