帶表卡尺指針不穩定修理方法,再也不用自己掏錢維修啦
帶表卡尺指針不穩定修理方法,再也不用自己掏錢維修啦

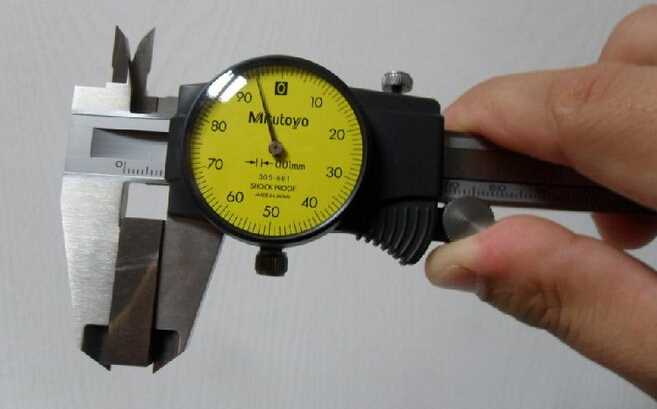

做機械加工每個人都要用到卡尺,卡尺是可以說是所有工具最脆弱最經不起摔的的,特別是指針漂移不定是帶表卡尺最常見的問題,我看見很多人卡尺不小心摔了一下指針不準就換新的,有的廠搞壞了還要自己掏錢賠,其實可以自己動手修好的。
指針漂移的范圍少則兩三格,多則十幾格,致使卡尺無法使用。
1)產生的原因
主要是表體與尺框松動,尺框與主尺配合過松,尺框彈簧片彈性不足等,都能引起游絲扭簧的預緊力失效,使齒輪與齒輪、齒輪與齒條之間的間隙變化造成指針不穩。
2)安裝調試的方法
先把機芯同尺身、尺框拆開分離,清洗干凈,按普通卡尺的方法調修好相互作用,研好測量面,就可以安裝機芯了。安裝的技巧就是先給游絲扭簧施加一個預緊力,先將指針安到中心軸上,把機芯放進主尺的齒條槽內,用左手捏住表體,順時針?lè)较蛐D(zhuǎn),讓軸齒輪與齒條嚙合(這時軸齒輪z 與齒條脫開)同時將在左上方的緊固螺釘稍微上緊。
然后將指針逆時針?lè)较蛐D(zhuǎn)1/2~1圈,此時游絲扭簧已經預緊,指針不能松開,捏住表體的左手再將機芯逆時針旋轉,使軸齒輪 與齒條緩慢嚙合后,這時可以放開指針,預緊游絲就算完成了。接下來是調整軸齒輪與齒條的嚙合間隙。
首先前后移動尺框,手感是否靈活平穩,若有卡滯現象或齒輪與齒條嚙合時產生咔咔聲,這都是由于嚙合太緊,此時用螺絲刀把,將機芯輕輕往下敲,然后再用右手移動尺框,感覺是否平穩,若運行良好指針無漂移現象,說明齒輪與齒條的間隙調好了,游絲也起到預緊作用,再將三個螺釘擰緊即可。
