進口工具一站式供應商告知您百分表的正確使用方法，一學就會了

文章出處：深圳市春亨工具儀器有限公司人氣：-發表時間：2015-05-26 08:40:00

進口工具一站式供應商告知您百分表的正確使用方法，一學就會了

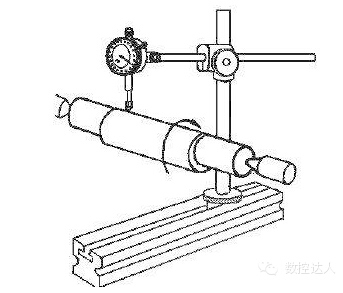

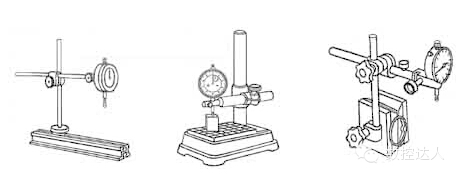

百分表是利用機械結構將測桿的直線移動，經過齒條齒輪傳動放大，轉變?yōu)橹羔樤趫A刻度盤上的角位移，并由刻度盤進行了讀數的指示式量具，常用的刻度值為0.01mm，百分表不能單獨使用，通過表架將其夾持后使用。它不僅用于測量，還可以用于某些機械設備的定位讀數裝置。

1、習慣養成 ①、百分表檢查

a、檢查外觀檢查表蒙是否透明，不允許有破裂和脫落現象，后封蓋要封的嚴密，測量桿、測頭、裝夾套筒等活動部位不得有銹跡，表圈轉動應平穩，靜止要要可靠。

b、檢查指針靈敏度推動測量桿，測量桿的上下移動應平穩，靈活，無卡住現象，指針與表盤不得有摩擦現象，字盤無晃動現象。

c、檢查穩定性推動側桿n次，觀察指針是否回到原位，其允許誤差不大于±0.003mm。

2、正確的測量方法（內徑百分表）

內徑百分表測量孔徑是一種相對的測量方法。測量前應根據被測孔徑的尺寸大小，在千分尺或環規上調整好尺寸后才能進行測量。數控專業微信號cncdar所以在內徑百分表上的數值是被測孔徑尺寸與標準孔徑尺寸之差。它的測量范圍分為：10～18、18～35、35～50、50～100、100～160、160～250、250～450。 ①、準備過程

a、首先根據被測孔徑的公稱尺寸，選擇內徑百分表的測量范圍。

b、把百分表的裝夾套筒擦凈，小心地裝進表架的彈性卡頭中，并使表的指針轉過半圈左右（0.5mm），俗稱“壓表”，用鎖母緊固彈性卡頭，將百分表鎖住。注意，擰緊鎖母時，用力適中，以防止將百分表的套筒卡變形。

c、根據被測孔徑的公稱尺寸，選取一個相應尺寸的可換測頭，并裝到表桿上，其伸出的長度可以調節，用卡尺調整到兩測頭（活動測量頭）之間的長度尺寸比被測孔徑的公稱尺寸大0.5mm左右，數控專業微信號cncdar并緊固可換測頭。 d、根據被測量尺寸，選取校對環規，（當沒環規時，也可以用外徑千分尺）校對百分表的“0”位。校對“0”位的方法分別將測頭、定位護橋和環規的工作面擦凈后用手按動幾次活動測頭，檢查百分表的靈敏度和示值變動量。符合要求時即可進行校對“0”位操作。

用左手握住表桿手柄部位，右手按下定位護橋，把活動測頭壓下，放入環規內?；顒訙y頭放入環規后，數控專業微信號cncdar前后擺動手并將固定側頭壓入校對環規內，并擺動幾次找出指針的拐點（即百分表指針旋轉方向變化的那一點），轉動百分表刻度盤，使“0”線與指針的“拐點”處重合。然后再擺動幾次表桿，以確定“0”位是否已校隊準確。

②、測量操作測量時，操作內徑百分表的方法與校對其“0”位的方法相同，把測頭放入被測孔內后（注：用左手指將活動測量頭壓下，放入被測孔內），輕輕前后擺動幾次，數控專業微信號cncdar觀察指針的拐點位置。如果指針恰好在“0”位處拐回，則說明被測孔徑與校對環規的孔徑相等，當指針順時針（俗稱：升表）方向轉動超過“0”位時，

則說明被測孔徑小于校對環規的孔徑。當指針逆時針（俗稱：降表）方向轉動未到“0”位，則說明被測孔徑大于校對環規的孔徑。

測量時，用環規校對的“0”位刻線是讀數的基準。指針的拐點位置，不是在“0”位的左邊，就是在“0”位的右邊，讀數時要認真仔細，不要把正、負值搞錯。
