US-25PBS使用說明書

日本NAKANISHI研磨機US-25PBS使用說明書

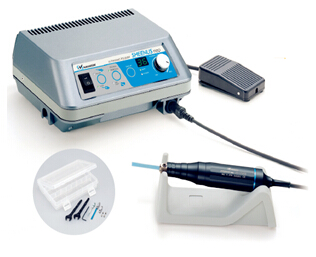

US-25PBS打磨機可以用于各種各樣的材料所制的模具。進行省磨拋光，鏡面拋光等加工。它也能用于加工塑料模具，壓制，切邊，鍛造 等模具。
超聲波振動每秒22500回，振幅40μm超高速研磨裝置。

1，超聲波組件包括：

2，電源控制器介紹：

上圖 ①電源開關

         ②使用模式轉換

         ③振動開關

         ④使用瓦特/功率單位轉換（WATT/POWER）

         ⑤LED顯示表示

         ⑥頻率調節（出力調節）

         ⑦手提拉桿，（方便手提，如右圖）

         ⑧超聲波振動筆連接口

3，超聲波研磨筆

4，超聲波研磨機使用

研磨使用中針對不同模具使用不同工具，以及不同的出力模式

〉UNCLAMP模式：

適用銼刀一體夾頭，纖維油石，UNCLAMPM模式振動頻率強，適用快速磨削加工。

（例如：模具骨位狹窄部位打磨，火花機加工出來模具快速去火花紋，深孔研磨等… … ）

〉CLAMP模式：

使用各種工具研磨，拋光作業場合。CLAMP模式出力大多用于細微部位，鏡面研磨。

★ 在使用過程中，如果開機使用未接觸工件出現聲音較大或者是報警，也就是介紹電源中 ③振動開關 亮紅燈，一般有以下幾種情況：

1，連接夾頭沒有鎖緊。

 解決方法：從新將夾頭鎖緊即可，不要鎖的太死，以免跟換工具夾頭難以拆裝。

2，頻率調節太高。（使用纖維油石，這種情況發生較多，頻率過高，油石發熱過快，極容易報價或燒斷。）

 解決方法：降低使用頻率，長時間使用最好不要超過最高頻率的一半。

3，前端夾裝工具鎖的太緊。（這種情況一般是使用纖維油石出現，用力過大，將纖維油石壓裂）

解決方法：重新將工具鎖緊即可。如果是纖維油石壓裂，將壓裂部位磨去，重新鎖緊。

4，使用超聲波夾頭 圓形Φ3mm (60902) 夾金剛石銼刀出現報警。

解決方法：使用時用力過大，夾頭上鎖工具螺絲送掉。

〉維修事宜
