RSK水平儀感度說明及工作原理

RSK水平儀感度說明及工作原理

　　RSK水平儀是用于檢查各種機床不直度、工件相對位置的平行度以及設備安裝的水平位置和垂直位置的檢測儀器；RSK水平儀是機床制造、安裝和修理中最基本的一種檢驗工具。

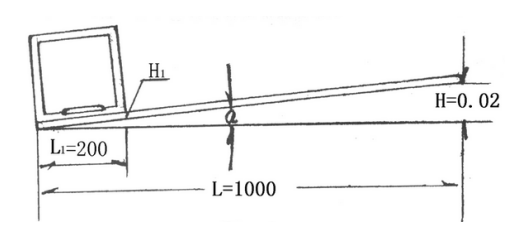

　　RSK水平儀分為條式和框式，常用規格尺寸有：150mm、200mm、300mm；精度有：0.02mm/m(0.02mm/4s)、0.05mm/m(0.05mm/10s)、0.1mm/m(0.1mm/20s)三種。如：RSK水平儀精度0.02mm/m(0.02mm/4s)氣泡靈敏度表示如下圖所示：將RSK水平儀放置在1米長的基準平板上，右端墊0.02mm的高度，平板傾斜的角α=4s，此時氣泡的運動距離正好為一格刻度。

　　由上可知，RSK水平儀氣泡的實際變化值與測量平面長度有關。假如水平儀放在500mm長的機床上測量機床導軌，那么水平儀的氣泡每運動1格，就說明平板兩端高度差是0.01mm。另外，水平儀的實際變化值還與讀數精度有關。所以，使用RSK水平儀時，一定要注意測量面積的大小、讀數精度以及單獨使用時氣泡運動一格所表示的真實數值。由此得知，水平儀氣泡運動一格后的數值。水平儀的讀數，應按照它的起點任意一格為0。氣泡運動一格計數為1，再運動一格計數為2，以此進行累計。
