CNC加工中心加裝NSK高頻銑用于梅花槽銑削加工實例

    CNC加工中心加裝NSK高頻銑用于梅花槽銑削加工實例

    隨著我國醫療衛生的發展，醫療骨釘納入了醫保體系，國產骨釘運用廣泛，而骨釘上的梅花槽是個加工難點，常規機床設備無法符合其加工要求，在此給大家推薦用NSK高頻銑來實現高效加工，以下是NSK高頻銑加裝在CNC加工中心機床設備上的實際加工案例。

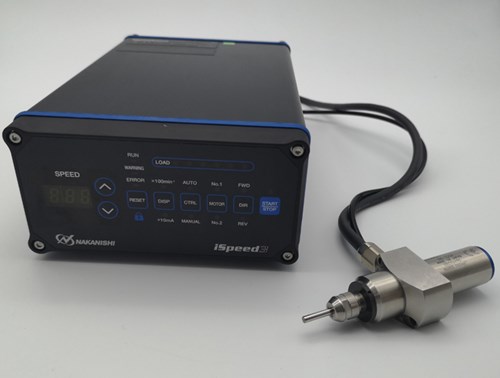

    NSK高頻銑因高精度、高轉速、體積小等優勢被廣大行業加工領域所運用。轉速高達8萬轉及范圍內可無極調速，在高速旋轉下跳動精度在1μm內，特別適用于小尺寸產品的超精密加工。

    NSK高頻銑BM-320F柄徑φ20mm，可通過CNC加工中心簧刀柄配φ20mm彈簧夾頭夾持固定，后直接裝于機床設備上，安裝方便快捷，既滿足加工要求，還能大幅度提高產品加工質量。

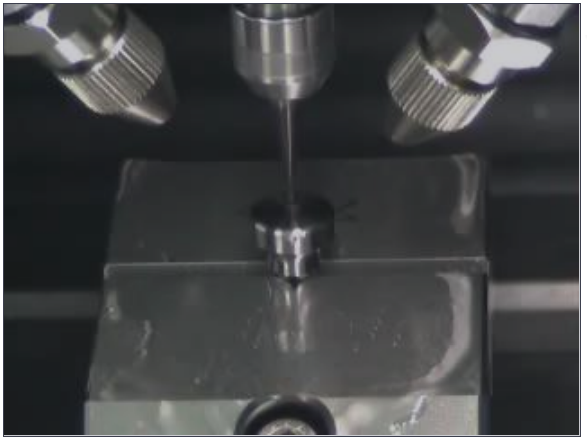

    以下是NSK高頻銑BM-320F用于銑削梅花槽應用實例：

    加工主軸：BM-320F

    加工材質：Ti-6Al-4V

    銑削工具：超硬涂層立銑刀φ0.5*2L

      加工轉速：35,000min-1

    進給速度：150mm/min

    加工步驟：螺旋進刀0.05mm*0.15mm

    加工深度：1.8mm

    梅花槽銑削加工難點：加工尺寸小，需選用對應的小徑銑刀，對轉速有要求，常規機床設備速轉就2萬轉左右，無法滿足加工要求；

    加工時，高速旋轉下銑刀的擺動直接影響到使用壽命。所以加裝NSK高頻銑用于梅花槽銑削對加工效率，質量及刀具使用壽命都有極大提升。
